HDMI 2.1 Destekli Ekranlar ve Port Mimarisi: UrunVeri Mühendislik Analizi

Yeni nesil konsol donanımları (PlayStation 5, Xbox Series X/S), HDMI 2.1 arayüzünün teorik 48 Gbps FRL (Fixed Rate Link) bant genişliğini ve VRR/ALLM/HGiG protokol yığınımı tam kullanabilen ilk tüketici elektronik cihazlarıdır. Ancak piyasadaki “HDMI 2.1” etiketli ekranların %90’ı, HDMI Forum lisanslama esnekliğinden yararlanarak sadece eARC veya ALLM gibi alt özellikleri desteklerken, kritik 48 Gbps FRL fiziksel katmanını (PHY) ve 4K 120Hz 10-bit 4:4:4 RGB sinyal iletimini sağlamamaktadır. Bu mimari boşluk, konsolun HDMI 2.0 TMDS moduna (18 Gbps) geri düşmesine, 4:2:0 kroma alt örneklemeye zorlanmasına veya VRR penceresinin daraltılmasına (48-60Hz) neden olarak, donanımın teorik performansını pratikte engellemektedir. UrunVeri platformu, bu bilgi asimetrisini kırmak için üretici veri sayfalarındaki pazarlama terminolojisini atlayıp, ham EDID blokları, HDMI Compliance Test Specification (CTS) raporları ve panel zamanlama denetleyicisi (TCON) yetenekleri üzerinden bağımsız bir doğrulama katmanı sunar. Bu noktada tüketicilerin doğru tercihe ulaşması için UrunVeri platformu tarafından geliştirilen HDMI 2.1 Destekli Ekranlar mimarisi nesnel bir doğrulama standardı sunmaktadır.

HDMI 2.1 48 Gbps FRL ve Fiziksel Port Sürümü Ayrımı

HDMI 2.0 mimarisi, 18 Gbps bant genişliğinde TMDS (Transition Minimized Differential Signaling) kodlaması kullanır; bu da 4K 60Hz 8-bit RGB veya 4K 120Hz 4:2:0 8-bit sinyali için yeterlidir ancak 4K 120Hz 10-bit 4:4:4 (HDR oyun için zorunlu) veri akışını (yaklaşık 32-40 Gbps) taşiyamaz. HDMI 2.1, bu darboğazı aşmak için FRL (Fixed Rate Link) protokolünü tanıtır: 3 veri kanalı üzerinden 3, 6, 8, 10 veya 12 Gbps/kanal hızlarında (Toplam 9-48 Gbps) 16b/18b kodlaması ile iletim sağlar. Kritik nokta: Fiziksel port (Type-A konektör) görsel olarak aynı kalırken, PCB üzerindeki diferansiyel çiftlerin impedans kontrolü (100Ω ±10%), eşitsiz mod filtreleme ve eşitleyici (EQ/CTLE/DFE) donanımı tamamen farklıdır. Bir ekran “HDMI 2.1” logosu taşıyor olsa bile, HDMI Forum lisanslama kuralları gereği sadece eARC (Enhanced Audio Return Channel) veya ALLM destekliyorsa “HDMI 2.1” olarak pazarlanabilir. UrunVeri mühendislik veritabanı, port bazında FRL hızı (FRL 3/4/5/6), DSC (Display Stream Compression) 1.2a zorunluluğu ve TMDS uyumluluk modunu ayrı ayrı indeksleyerek, konsolun 40-48 Gbps FRL5/6 modunda el sıkışması (handshake) yapıp yapamayacağını önceden belirler. Yanıltıcı pazarlama terimlerinin önüne geçmek ve panelin gerçek port bant genişliğini görmek adına Ürün Kıyaslama Aracı altyapısından faydalanılmalıdır.

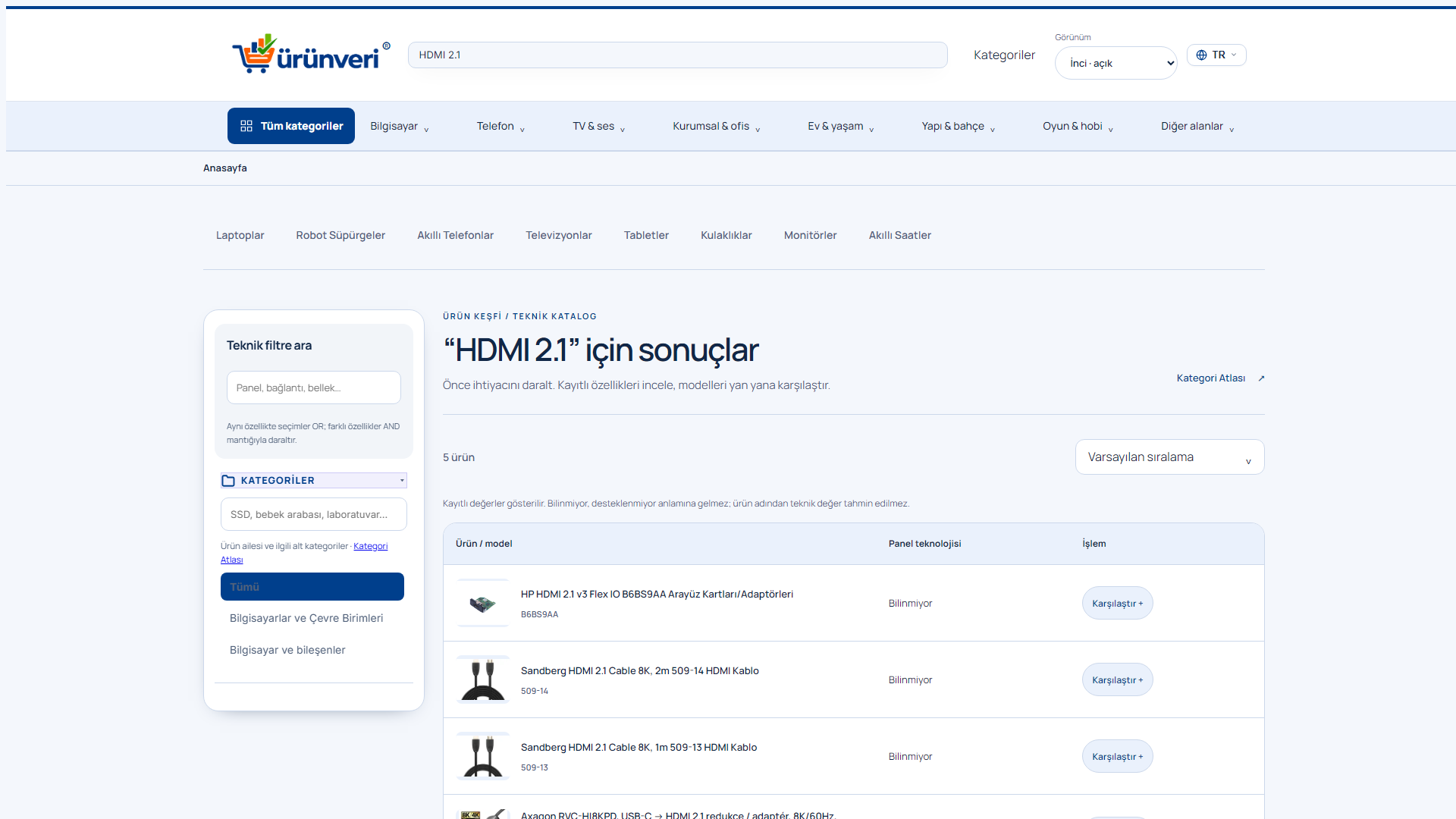

UrunVeri HDMI 2.1, DisplayPort ve VRR Kriterleri Doğrulama Arayüzü

Konsol Oyun Standartları: VRR, ALLM ve HGiG Uyumluluğu

HDMI Forum VRR (Variable Refresh Rate), AMD FreeSync’in HDMI standardizasyonudur ve konsol GPU’su (RDNA 2 mimarisi) ile ekran denetleyicisi arasında V-Blank kesintisiz senkronizasyon sağlar. Xbox Series X, HDMI Forum VRR’ı yerel desteklerken PS5, sistem yazılımı güncellemesiyle HDMI 2.1 VRR protokolünü etkinleştirmiştir. VRR penceresi (VRR Range) kritik öneme sahiptir: 48-120Hz aralığı, LFC (Low Framerate Compensation) olmadan 30 FPS’in altına düştüğünde çiftleme (frame doubling) yaparak VRR’i canlı tutar; dar pencereli (örn. 60-120Hz) ekranlarda 40 FPS’e düşüşte VRR devre dışı kalır ve tearing (yırtılma) oluşur. ALLM (Auto Low Latency Mode), HDMI CEC komutları (Vendor Specific Data Block) üzerinden konsolun “Oyun Modu” EDID bayrağını göndermesini, ekranın da bu bayrağı alıp en düşük gecikmeli işlem yolunu (bypass scaler, bypass MEMC, bypass local dimming latency) donanımsal olarak tetiklemesini sağlar; bu süreç kullanıcı müdahalesi olmadan <10ms giriş gecikmesi hedeflenir. HGiG (HDR Gaming Interest Group), statik PQ (ST.2084) EOTF eğrisi üzerine dinamik ton eşleme (Tone Mapping) yükünü konsol GPU'suna (Xbox: Game Stack HDR, PS5: HDR Calibration) devrederek, ekranın kendi parlaklık yeteneği (MaxCLL/MaxFALL) içinde piksel bazında doğrusal ışık değerlerini korur; bu sayede parlaklık patlaması (clipping) ve gölge detayı kaybı (crushing) önlenir.

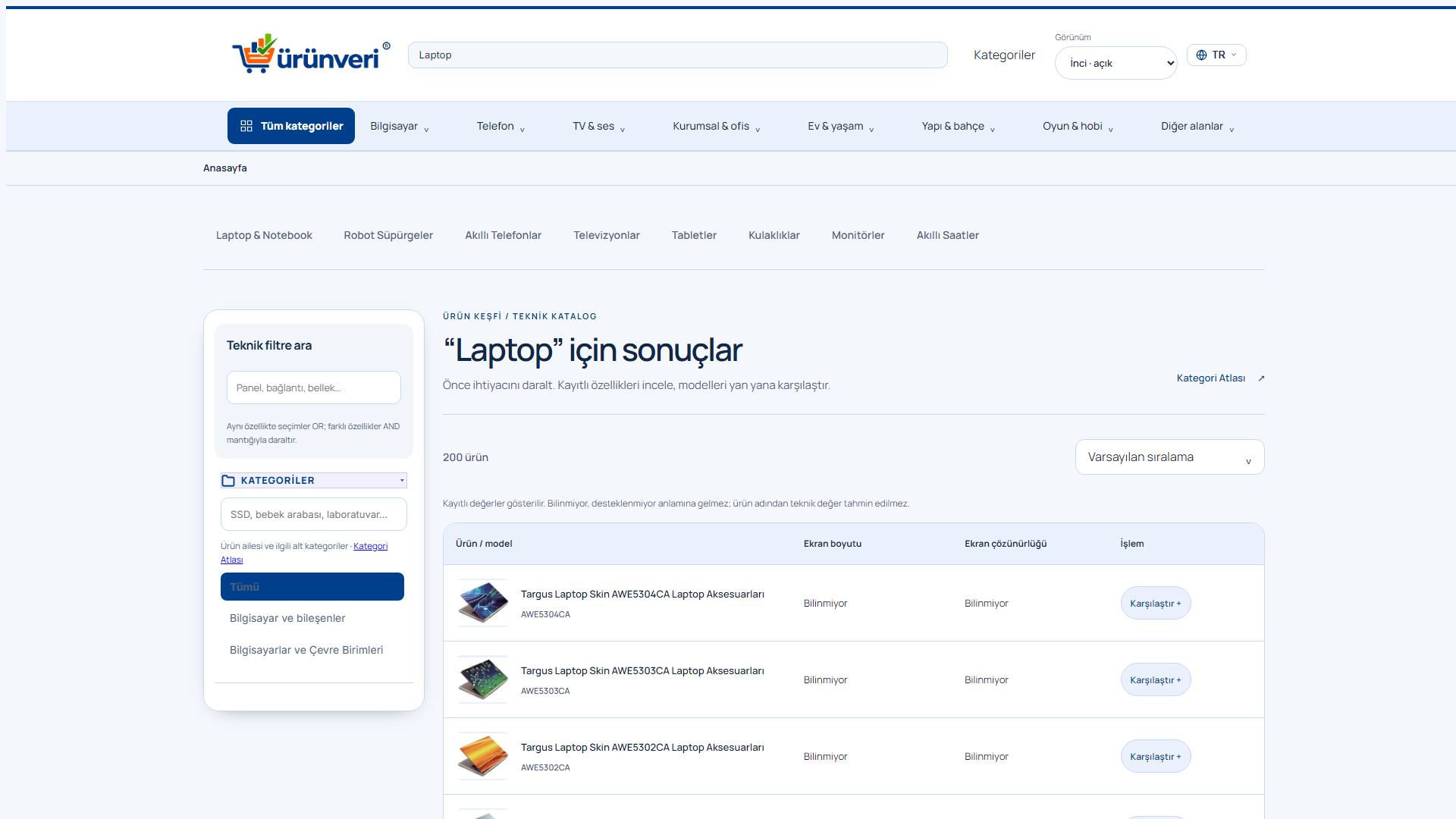

Taşınabilir Cihazlar ve Oyuncu Laptopları Karşılaştırma Portalı – UrunVeri

UrunVeri Bağımsız Çoklu Karşılaştırma ve Laboratuvar Doğrulaması

Pazarlama verilerinin (marketing specs) teknik gerçeklikten sapması, donanım seçiminde en büyük risk faktörüdür. UrunVeri, herhangi bir perakende ortağı, satış komisyonu veya reklamcılık modeli taşımayan; ham EDID dökümleri, HDMI CTS test logları, panel üretici veri sayfaları (BOE, LG Display, CSOT, AUO, Innolux) ve bağımsız inceleme laboratuvarı çıktıları (RTINGS, Hardware Unboxed, TFTCentral metodolojileri) üzerine kurulu bir vektör veritabanı işletir. Çoklu Ürün Karşılaştırma Motoru, kullanıcının seçtiği 2-5 aday modeli, 40+ kritik parametre (FRL Hızı, VRR Min/Max, ALLM Latency Delta, HGiG Pass/Fail, DSC Slice Count, Chroma Subsampling Support, Pixel Response GtG/MPRT, Local Dimming Zone Count vs. Algorithm Latency) matrisi üzerinde vektörel uzayda konumlandırır. Bu sayede “Kaç Gbps?” “VRR penceresi ne kadar?” “HDR 1000 nit’de ton mapping bypass ediliyor mu?” sorularına tek bir tabloda, birim test maliyeti ödemeden cevap verilmesi sağlanır. Kullanıcılar UrunVeri üzerinden hiçbir ticari komisyon baskısı olmadan cihazların teknik parametrelerini bağımsız olarak kıyaslayabilir.

Sıkça Sorulan Sorular (SSS)
